01 案例配景
热源站是都会供热节点的热源场合。。。
它的作用是凭证热网工况和差别的条件，，，，，调理热源，，，，，向热用户系统分派热量以知足用户采暖需求，，，，，并凭证需要，，，，，举行集中计量、检测供热热媒的参数和数目。。�？？？？？刂啤⒌骼碜氨傅耐晟扑绞侨仍凑臼忠账狡獒闹饕昙恰�。。由于热负荷具有随生产工艺历程、季节和时间转变的特点，，，，，只有接纳自动调理才华使供热介质的数目和参数顺应用户采暖需要，，，，，阻止铺张。。。
青岛某热源站包括一套安排在监控室管网控制系统以及两个锅炉自身的控制系统。。。管网控制系统由一套小型PLC及电气柜HMI组成，，，，，该电气柜HMI与小型PLC认真热源站整体工艺状态显示，，，，，并凭证管网供水、回水侧温度、压力等参数，，，，，自动调理管网补水泵、循环水泵。。。别的，，，，，两个锅炉自己的PLC控制器以及HMI认真本锅炉自身的控制调理。。。热源站的工程师体现：“现在监控室的小型PLC无法接入两个锅炉的控制器，，，，，导致监控室HMI无法实现监视锅炉数据，，，，，无法从监控室HMI控制锅炉，，，，，运行时工程师需要到三个地方划分监视、操作三个HMI，，，，，极不利便。。。”
别的，，，，，作为热源站运营方，，，，，燃气公司希望能够收罗到运行数据，，，，，包括管网数据以及锅炉状态数据，，，，，而管网控制系统的PLC无法接入两个锅炉的控制器以及热源站的电表和热表，，，，，若是要收罗整个热源站数据则需要安排多个网关装备，，，，，泯灭较大。。。
02 案例实验
怎样能够解决都会热源站的痛点，，，，，99499威尼斯科技打造全新以工业效劳器为焦点的控制系统计划，，，，，举行智慧升级。。。
该控制系统主要解决这些问题：
（1）提供一套统一操作员站情形，，，，，该操作员站 不但可以实现对供热管网参数、装备的监视控制，，，，，还 能对两个锅炉举行状态监视和节能控制；；； ；
（2）提供历史数据存储功效，，，，，可支持一个供暖 季的运行数据生涯到外地；；； ；
（3）提供统一对外数据接口，，，，，将锅炉数据及热源站管网的装备状态数据以及管网参数数据外发给燃 气公司的边沿应用以及数据上云；；； ；为相识决这些问题，，，，，其重点是要统一接入现场的数据，，，，，包括热源站管网的装备状态数据、锅炉数据以及热源站电表、热表数据。。。并基于整体的现场数据；；； ；
（4）举行统一的节能战略运算；；； ；
（5）提供统一的监视情形；；； ；
（6）提供统一的数据存储以及对外数据接口。。。

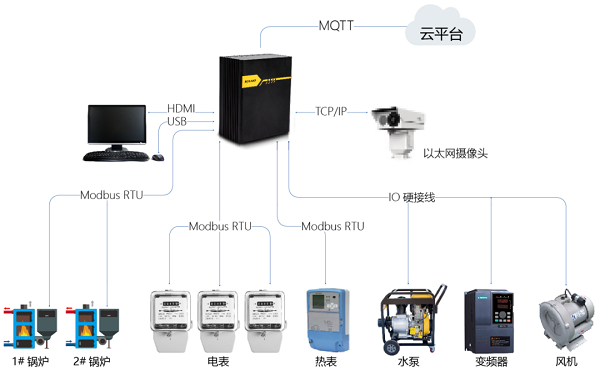

硬件系统架构图
该控制系统其外部接口包括：
1) 通过Modbus接入两个锅炉控制器、电表、热表；；； ；
2) 通过MQTT将现场数据外发客户云平台；；； ；
3) 通过远程I/O的方法毗连现场传感器及水泵、变频器、风机等装备，，，，，取代原监控室管网控制系统的小型PLC；；； ；
4) 外接一套显示屏及鼠标键盘提供了操作员站人机交互情形。。。
工业效劳器预装具备高实时虚拟化特征的Intewell-H工业互联网边沿操作系统，，，，，提供了若干个实时系统可用于执行虚拟PLC控制使命以及一个非实时系统可用于执行SCADA使命和边沿盘算使命。。。

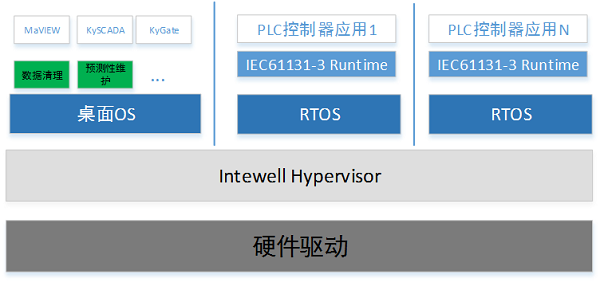

软件系统架构图
工业效劳器的虚拟PLC完全替换监控室的原小型PLC，，，，，通过远程IO系统，，，，，完成管网装备的控制、传感器数据收罗功效。。。同时，，，，，虚拟PLC接入两个锅炉控制器、热源站的电表以及热表，，，，，在虚拟PLC内运行热源站的天气节能以实时间节能算法，，，，，并下发给锅炉控制器实现对锅炉的节能调理。。。
99499威尼斯科技提供完全自主研发的、切合IEC61131-3规范的工业控制编程平台MaVIEW，，，，，以支持工程职员对举行虚拟PLC控制编程。。。MaVIEW支持常见的IEC61131-3编程语言，，，，，支持图形化拖拽式编程，，，，，支持对工业效劳器举行虚拟化设置。。。
Intewell-H的非实时系统预装KySCADA应用，，，，，通过KySCADA的数据库整合整个热源站控制系统包括管网装备数据、锅炉数据以及电表热表数据，，，，，统一了数据的存储和会见接口。。。
Intewell-H提供了开放的编程生态。。。非实时系统支持常见的Windows/Linux，，，，，提供支持C/C++的针对操作系统的开发软件以支持用户深度开发应用，，，，，KySCADA数据库提供了数据读写的API，，，，，支持客户基于应用需要开发数据整理、展望性维护等边沿盘算应用。。。
工业效劳器提供了富厚的接口和协议。。。集成常见的Modbus RTU，，，，，Modbus TCP, CANopen，，，，，EtherCAT, MQTT等协议，，，，，轻松对接现场种种专用装备。。。非实时系统提供了KyGate协议网关软件，，，，，将KySCADA数据库的数据通过KyGate实现与客户云平台对接。。。
03 效益剖析
1) 节能 以前每个锅炉自己的节能战略单独设置，，，，，且锅炉的节能战略无法与管网的水泵等装备实现综合自动控制。。。我们将锅炉控制器数据与管网装备参数统一接入到一个虚拟PLC，，，，，建设统一的节能战略，，，，，可以凭证情形温度以及所处时间段，，，，，自动调理锅炉燃烧温度以及水泵频率，，，，，实现实时节能。。。
2) 解放人力 提供了统一的人机监控界面，，，，，工程师无需跑三地操作三个HMI。。。
3) 远程监视 由工业效劳器统一收罗了锅炉房整体工艺的参数状态以及锅炉控制器的参数状态，，，，，提供了统一数据库接口，，，，，实现按需将收罗数据统一上云，，，，，运营方可远程对该小区热源站的运行状态举行监视以及运营计量。。。
04 案例总结
该项目连系了燃气公司的节能理念，，，，，建设了一种以工业效劳器为焦点的控制系统，，，，，是行业内首家实现实时控制、人机交互、边沿盘算、物联上云于一体的落地案例。。。
接纳一台工业效劳器替换了古板热源站计划的PLC控制器，，，，，SCADA效劳器，，，，，操作员站工控机，，，，，工程师站工控机，，，，，边沿盘算工控机,边沿网关多台装备，，，，，可以给热源站控制系统搭建带来更低的装备采购本钱、更少监控系统占地面积、更短的工程施工周期。。。这一全新的控制系统计划将引领行业内众多供热企业向智能化升级。。。
