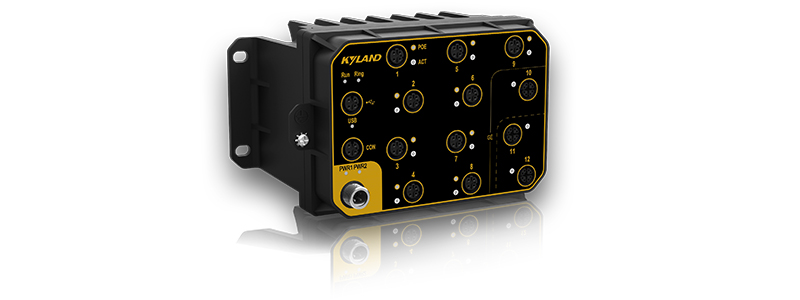

Aquam8012A系列是专为轨道交通行业设计的二层网管型工业以太网交流机，，最大支持8个百兆快速以太网接口及4个千兆上行接口，，支持壁挂式装置方法，，支持宽规模的可操作温度（-40℃~+70℃），，知足EN50155、EN50121等轨道交通行业标准的要求。。。。Aquam8012A具有更优化的形状尺寸，，便于无邪装置；；支持IP65高防护品级，，知足装备对防尘防水性能的要求；；支持M12接口形式，，包管端口毗连的密封性和牢靠性，，尤其适合有强烈的振动和攻击的应用场景。。。。
Aquam8012A系列交流机提供支持PoE功效的型号，，支持宽规模的隔离电源（电源输入规模可达24VDC~110VDC），，可提供9个支持IEEE802.3at PoE+（兼容IEEE802.3af）的百兆快速以太网接口，，能够驱动9个支持IEEE802.3at/af的受电装备PD，，镌汰终端装备的线缆毗连。。。。交流机作为PSE装备可为每个端口提供最大30.8W的功率，，整机可提供最大61.6W+的PoE功率输出。。。。
Aquam8012A系列以太网交流机支持用于IP地点自动分派的DHCP协议，，并且支持DRP和RSTP环网冗余协议，，可以无邪组网，，以知足铁路市场的需求。。。。Aquam8012A可普遍用于车载PIS、CCTV、视频监控系统、列车控制系统，，同时也适用于任何对振动攻击、EMC兼容性要求严酷的工业应用场合。。。。
| 软件功效 | |
| 交流功效 | 支持VLAN,PVLAN,GVRP 支持端口聚合 支持LACP 支持端口流控 支持端口限速,广播风暴抑制 |
| 冗余手艺 | 支持DRP/DHP,自愈时间<20ms 支持STP/RSTP/MSTP DT-Ring/DT-Ring+ |
| 组播手艺 | 支持IGMP-snooping 支持静态组播 支持GMRP |
| 清静手艺 | 支持用户分级 支持802.1X 支持TACACS+ 支持Radius 支持HTTPS, SFTP client 支持SSH |
| 效劳质量治理 | 支持ACL 支持SP,WRR行列调理 |
| 治理与维护 | 支持Console,Telnet,WEB治理方法 支持SNMPv1/v2c/v3,可通过Kyvision集中治理 支持RMON 支持TFTP/HTTP文件传输及软件升级 支持IP/MAC冲突告警,电源告警,端口告警,环告警 支持端口镜像 支持Syslog 支持LLDP |
| IP治理 | 支持DHCP server/Client/option 82 |
| 时钟治理 | 支持SNTP Client |
| 特殊功效 | 支持Bypass掉电直通功效 |
| 产品规格 | |
| 手艺参数 | 标准 IEEE 802.3i(10Base-T) IEEE 802.3u(100Base-T) IEEE 802.3ab(1000Base-T) IEEE 802.3at（PoE plus） IEEE 802.3af（PoE） IEEE 802.3x(流控) IEEE 802.1p(优先级) IEEE 802.1Q(VLAN) IEEE 802.1w（RSTP） IEEE 802.1X（基于端口的会见控制协议） |
| 交流属性 | 优先级行列: 8 VLAN数: 4K VLAN ID: 1～4093 组播组数: 64 MAC表: 8K 包缓冲区: 4Mbit 最大包转发率: 14.3Mpps 交流时延: <10us |
| 接口 | 千兆端口: 10/100/1000Base-T(X) M12 X-Code接口 百兆端口: 10/100Base-T(X) M12 D-Code接口 Console口: RS232 M12 A-Code接口 USB: M12 A-Code接口 |
| 指示灯 | 运行指示灯: Run 环网指示灯: Ring 电源指示灯: PWR1,PWR2 接口指示灯: Link/ACT PoE指示灯: ACT(PoE型号) USB指示灯: USB |
| 电源 | 输入电压 非PoE型号: 24VDC(16.8-30VDC),48VDC(33.6-60VDC),72-110VDC(50.4-137.5VDC) POE型号: 24-110VDC(16.8-154VDC) 电源接口: M12 4pin毗连器 功率: <11W(非PoE型号) <101W(PoE型号) Aquam8012A-12T-H6-H6-LV-ZZ功率＜12W 过载�；；�: 支持 反接�；；�: 支持 冗余�；；�: 支持 |

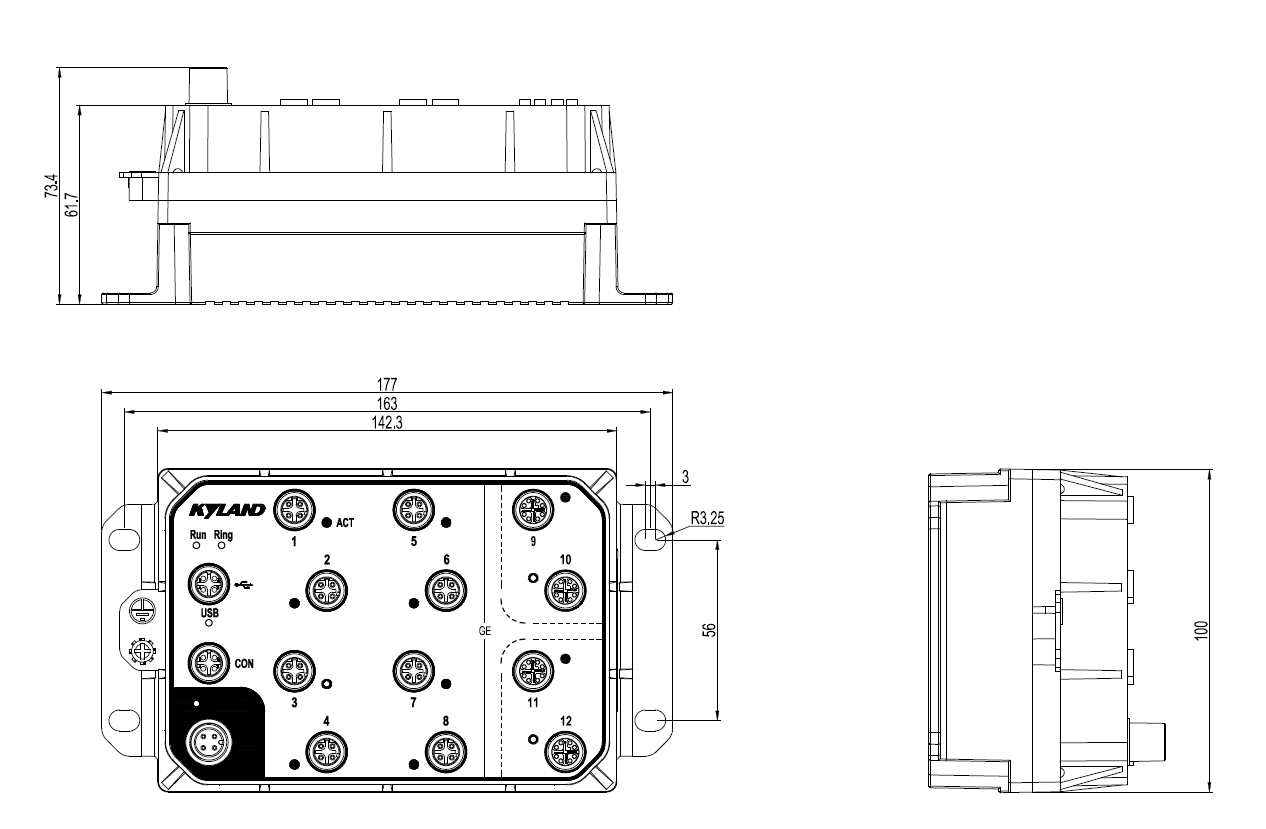

| 机械结构 | 外壳: 金属 散热方法: 自然冷却，，无电扇 防护品级: IP65 尺寸: 100mm×177mm×111.7mm(H×W×D)带散热肋 100mm×177mm×73.4mm(H×W×D)不带散热肋 重量: <2Kg 装置方法: 壁挂式 |
| 情形 | 事情温度: -40℃～+70℃ 贮存温度: -40℃～+85℃ 相对湿度: 5～95%无凝露 |
| 质保 | MTBF: 733606小时 保修期: 5年 |
| 认证 | CE, FCC, EN50155, EN50121, EN45545, EN60950 |
| 行业标准 | EMI: FCC CFR47 Part 15,EN55022/CISPR22,Class A EMS: IEC61000-4-2 (ESD) ±6kV (contact), ±8kV (air) IEC61000-4-3 (RS) 20V/m (80MHz-2GHz) IEC61000-4-4 (EFT) Power Port: ±2kV; Data Port: ±2kV IEC61000-4-5 (Surge) Power Port: ±1kV/DM, ±2kV/CM IEC61000-4-6 (CS)10V (150kHz-80MHz) IEC61000-4-8(Power frequency magnetic field)50Hz 100A/m IEC61000-4-9(Pulsed magnetic field )300A/m IEC61000-4-29 (Voltage Short interruptions) 10ms 100% 机械: IEC61373(振动和攻击) IEC60068-2-32(自由跌落) |
推荐型号
带散热肋型号
| 产品型号 | 产品形貌 |
| Aquam8012A-9T-H6-H6 | 9*10/100BASE-T(X) M12 port，，72-110VDC(50.4-137.5VDC)，，冗余输入 |
| Aquam8012A-B-4GE8T-L13-L13 | 4*10/100/1000BASE-T(X) M12 port，，8*10/100BASE-T(X) M12 port，，24VDC(16.8-30VDC)，，冗余输入，，支持Bypass |
| Aquam8012A-B-4GE8T-H6-H6 | 4*10/100/1000BASE-T(X) M12 port，，8*10/100BASE-T(X) M12 port，，72-110VDC(50.4-137.5VDC)，，冗余输入，，支持Bypass |
| Aquam8012A-B-3GE9T-H6-H6 | 3*10/100/1000BASE-T(X) M12 port，，9*10/100BASE-T(X) M12 port，，72-110VDC(50.4-137.5VDC)，，冗余输入，，支持Bypass |
| Aquam8012A-9T-L13-L13 | 9*10/100BASE-T(X) M12 port，，24VDC(16.8-30VDC)，，冗余输入 |
| Aquam8012A-4GE8T-L13-L13 | 4*10/100/1000BASE-T(X) M12 port，，8*10/100BASE-T(X) M12 port，，24VDC(16.8-30VDC)，，冗余输入 |
| Aquam8012A-3GE9T-L13-L13 | 3*10/100/1000BASE-T(X) M12 port，，9*10/100BASE-T(X) M12 port，，24VDC(16.8-30VDC)，，冗余输入 |
| Aquam8012A-3GE9T-H6-H6 | 3*10/100/1000BASE-T(X) M12 port，，9*10/100BASE-T(X) M12 port，，72-110VDC(50.4-137.5VDC)，，冗余输入 |
去散热肋型号
| 产品型号 | 产品形貌 |
| Aquam8012A-B-4GE8T-L13-L13-LV | 4*10/100/1000BASE-T(X) M12 port，，8*10/100BASE-T(X) M12 port，，24VDC(16.8-30VDC)，，冗余输入，，支持Bypass，，去散热肋型号 |
| Aquam8012A-B-4GE8T-H6-H6-LV | 4*10/100/1000BASE-T(X) M12 port，，8*10/100BASE-T(X) M12 port，，72-110VDC(50.4-137.5VDC)，，冗余输入，，支持Bypass，，去散热肋型号 |
| Aquam8012A-B-3GE9T-L13-L13-LV | 3*10/100/1000BASE-T(X) M12 port，，9*10/100BASE-T(X) M12 port，，24VDC(16.8-30VDC)，，冗余输入，，支持Bypass，，去散热肋型号 |
| Aquam8012A-B-3GE9T-H6-H6-LV | 3*10/100/1000BASE-T(X) M12 port，，9*10/100BASE-T(X) M12 port，，72-110VDC(50.4-137.5VDC)，，冗余输入，，支持Bypass，，去散热肋型号 |
| Aquam8012A-9T-L13-L13-LV | 9*10/100BASE-T(X) M12 port，，24VDC(16.8-30VDC)，，冗余输入，，去散热肋型号 |
| Aquam8012A-9T-H6-H6-LV | 9*10/100BASE-T(X) M12 port，，72-110VDC(50.4-137.5VDC)，，冗余输入，，去散热肋型号 |
| Aquam8012A-4GE8T-L13-L13-LV | 4*10/100/1000BASE-T(X) M12 port，，8*10/100BASE-T(X) M12 port，，24VDC(16.8-30VDC)，，冗余输入，，去散热肋型号 |
| Aquam8012A-4GE8T-H6-H6-LV | 4*10/100/1000BASE-T(X) M12 port，，8*10/100BASE-T(X) M12 port，，72-110VDC(50.4-137.5VDC)，，冗余输入，，去散热肋型号 |
| Aquam8012A-3GE9T-L13-L13-LV | 3*10/100/1000BASE-T(X) M12 port，，9*10/100BASE-T(X) M12 port，，24VDC(16.8-30VDC)，，冗余输入，，去散热肋型号 |
| Aquam8012A-3GE9T-H6-H6-LV | 3*10/100/1000BASE-T(X) M12 port，，9*10/100BASE-T(X) M12 port，，72-110VDC(50.4-137.5VDC)，，冗余输入，，去散热肋型号 |
| Aquam8012A-12T-H6-H6-LV-ZZ | 12*10/100BASE-T(X) M12 port，，72-110VDC(50.4-137.5VDC)，，冗余输入，，去散热肋型号 |
选购配件
| SAP编码 |
配件型号 |
形貌 |
备注 |
| 107100246 |
M12-A-4P-F-Crimp |
M12, A-Coding, 4 Pin母头电缆毗连器 |
电源毗连器头 |
| 107100129 |
M12-A-4P-M |
M12, A-Coding, 4 Pin公头电缆毗连器 |
Console/USB口毗连器头 |
| 107100244 |
M12-D-4P-M-Crimp |
M12, D-Coding, 4 Pin公头电缆毗连器 |
百兆电口毗连器头 |
| 107100245 |
M12-X-8P-M-Crimp |
M12, X-Coding, 8 Pin公头电缆毗连器 |
千兆电口毗连器头 |
| 302182000 |
DT-XL-PWR-M12-XXX-3m |
电源接口毗连线M12 to裸端，，3m |
电源讨论线缆 |
